Φούρνος - πώς να αντικαταστήσετε το μοτέρ του ανεμιστήρα

Λύση

Ανατρέχετε πάντα στις πληροφορίες ασφαλείας του εγχειριδίου χρήσης του προϊόντος σας πριν από οποιαδήποτε εργασία επισκευής ή συντήρησης.https://www.electrolux.com/support/user-manuals/

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Πριν από οποιαδήποτε εργασία επισκευής ή συντήρησης, απενεργοποιήστε τη συσκευή και αποσυνδέστε το φις τροφοδοσίας από την πρίζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ

Να είστε πάντα προσεκτικοί όταν μετακινείτε συσκευές. Για βαριές συσκευές είναι πιο ασφαλές να τις μετακινούν δύο άτομα. Να χρησιμοποιείτε πάντα προστατευτικά γάντια και υποδήματα ασφαλείας. Φοράτε συνεχώς προστατευτικά γάντια για να προφυλάσσεστε από κοψίματα από αιχμηρές άκρες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ ΣΤΑ ΜΑΤΙΑ

Φοράτε προστατευτικά γυαλιά όταν πραγματοποιείτε εργασίες συντήρησης ή επισκευής που περιλαμβάνουν ελατήρια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ

Πριν από οποιαδήποτε εργασία επισκευής ή συντήρησης, βεβαιωθείτε ότι η συσκευή δεν είναι ζεστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!ΚΙΝΔΥΝΟΣ ΠΝΙΓΜΟΥ

Μικρά εξαρτήματα, ακατάλληλα για παιδιά κάτω των 3 ετών. Κρατήστε όλα τα μικρά εξαρτήματα και τη συσκευασία μακριά από την πρόσβαση των παιδιών.

Μόνο ενήλικες πρέπει να χρησιμοποιούν ή να εγκαθιστούν το προϊόν.

Βεβαιωθείτε ότι χρησιμοποιείτε το προϊόν μόνο για τον προβλεπόμενο σκοπό του και ότι είναι συμβατό εξάρτημα για το προϊόν για το οποίο προορίζεται.

Μην χρησιμοποιείτε ή εγκαθιστάτε το προϊόν εάν είναι κατεστραμμένο.

Λάβετε υπόψη ότι η αυτοεπισκευή ή η επισκευή από μη επαγγελματία μπορεί να έχει συνέπειες για την ασφάλεια αν δεν γίνει σωστά και ενδέχεται να ακυρώσει την εγγύηση. Είναι απαραίτητο να διαθέτετε τις απαιτούμενες γνώσεις.

ΠΩΣ ΝΑ ΑΝΤΙΚΑΤΑΣΤΗΣΕΤΕ ΤΟΝ ΚΙΝΗΤΗΡΑ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ

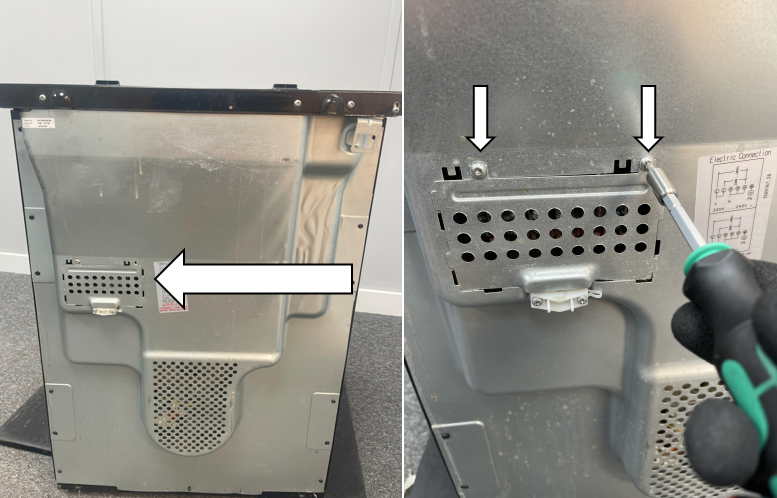

1. Ξεβιδώστε τις δύο βίδες Torx 20 του καλύμματος του κλέμματος στον πίσω πίνακα της συσκευής.

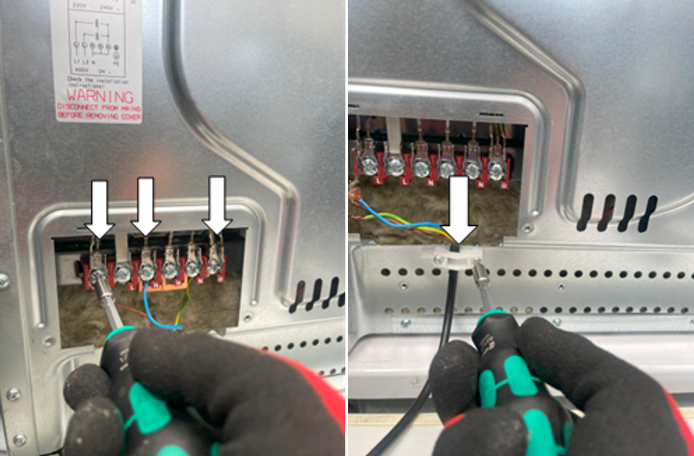

2. Ξεβιδώστε τα καλώδια φάσης, ουδετέρου και γείωσης από τους αντίστοιχους ακροδέκτες τους με ένα κατσαβίδι με ίσια μύτη και ξεβιδώστε τις δύο βίδες PH2 της δαγκάνας συγκράτησης καλωδίου για να απελευθερώσετε και να αφαιρέσετε το καλώδιο.

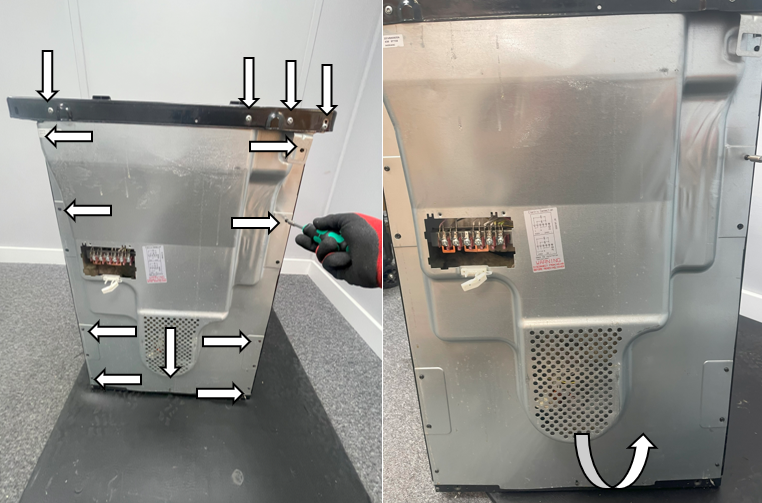

3. Ξεβιδώστε τις εννέα βίδες Torx 20 του πίσω καλύμματος και τις τέσσερις βίδες Torx 20 της εστίας. Στη συνέχεια αφαιρέστε το πίσω κάλυμμα τραβώντας το κάτω μέρος του μακριά από το σώμα της συσκευής.

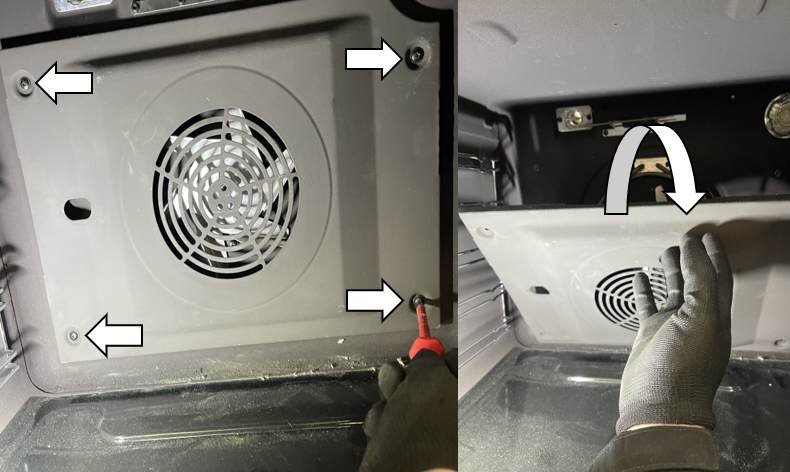

4. Ξεβιδώστε τις τέσσερις βίδες PH2 του καλύμματος του ανεμιστήρα για να το απελευθερώσετε και να το αφαιρέσετε.

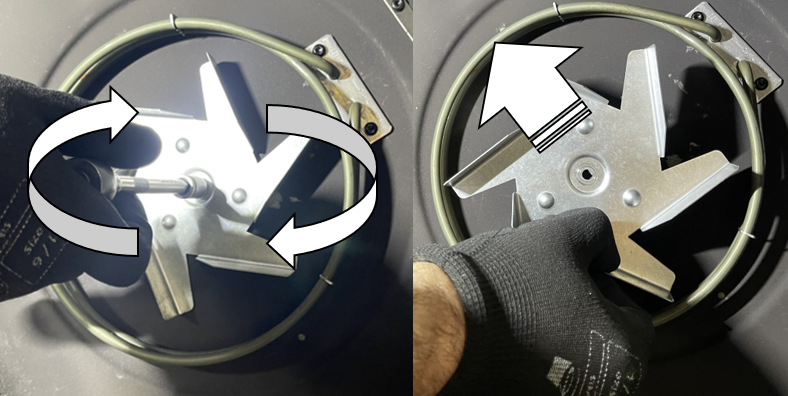

5. Ξεβιδώστε το παξιμάδι 10mm που συγκρατεί την πτερωτή στη θέση της και στη συνέχεια αφαιρέστε την πτερωτή. Σημείωση: Το παξιμάδι έχει ανάστροφο σπείρωμα, επομένως πρέπει να γυριστεί δεξιόστροφα για να λασκάρει.

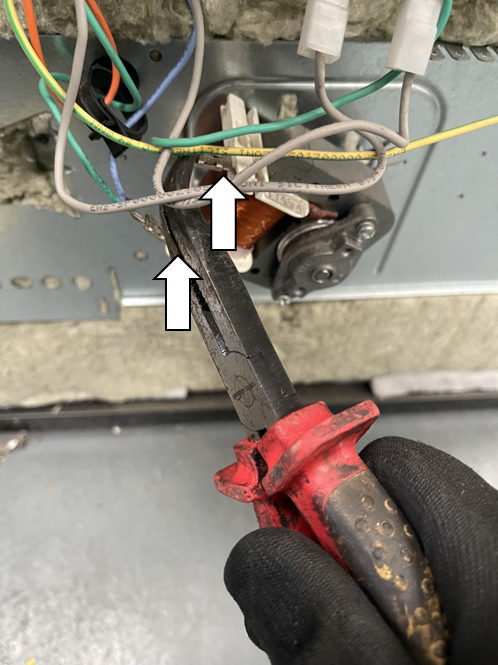

6. Αποσυνδέστε προσεκτικά τους ηλεκτρικούς συνδέσμους από τα ακροδέκτες (spade) του μοτέρ του ανεμιστήρα. (Σημείωση: Βγάλτε μια φωτογραφία της θέσης/διάταξης των καλωδίων πριν τα αποσυνδέσετε.) Προσέξτε να μην καταστρέψετε τους συνδέσμους.

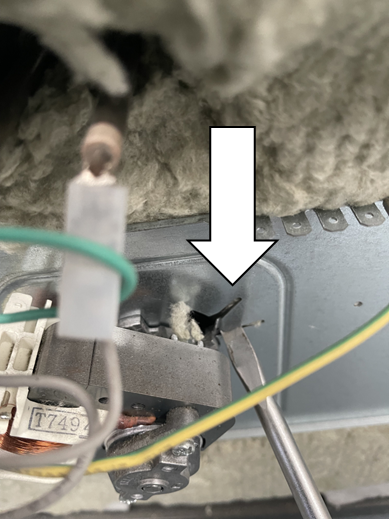

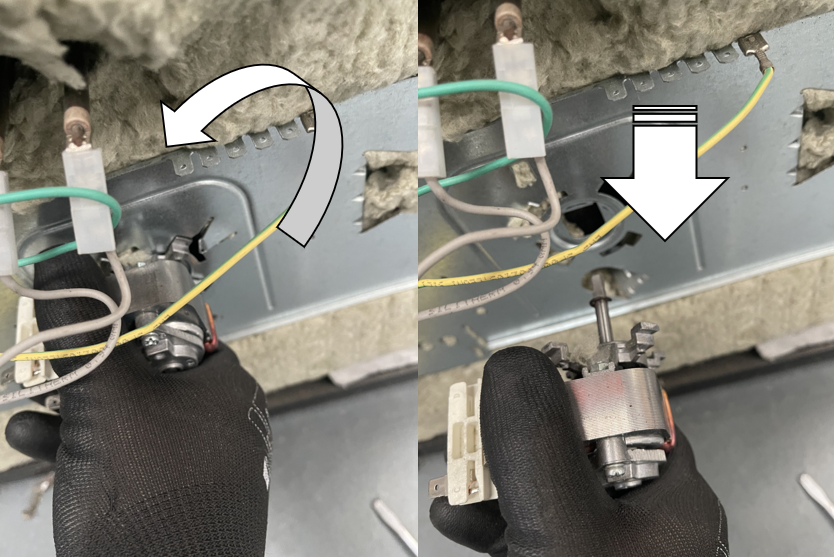

7. Χρησιμοποιήστε ένα μικρό κατσαβίδι με ίσια μύτη για να λυγίσετε προς τα έξω το κλιπ συγκράτησης στη δοκό στήριξης του μοτέρ του ανεμιστήρα.

8. Ξεβιδώστε τη βίδα Torx 20 για το γειωτικό ακροδέκτη που είναι συνδεδεμένος στο μπροστινό πάνελ της εστίας. (ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι όλες οι γειώσεις επανασυνδέονται κατά την επανατοποθέτηση)

9. Κατά την επανασυναρμολόγηση, επαναλάβετε τα βήματα με αντίστροφη σειρά.
